PowerPro Gen 1 DVR Smart Motor Service Parts

Diagramas desarmados

PowerPro Gen 1 DVR Smart Motor Service Parts

Inspecciona el diagrama y busca por numero de referencia, SKU o descripcion.

RefSKUDescripciónEstado

100513017Smart Motor Quill Feed LeverCOMPRAR AHORA

10152281001Smart Motor Motor PanNo disponible

101z522794(incl 102-114,50)No disponible

102522660PowerPro Smart Motor Motor Mount Button Head Cap ScrewNo disponible

103522662PowerPro Smart Motor Motor Mount Flat Point Set ScrewCOMPRAR AHORA

104522663PowerPro Smart Motor Motor Mount Oval Point Set ScrewNo disponible

105522661-No disponible

106522618PowerPro Smart Motor Motor Inner Rear Motor MountNo disponible

107522621PowerPro Smart Motor Motor Outer Motor MountNo disponible

108522624PowerPro Smart Motor Motor with Motot Mounts AssemblyNo disponible

109522611PowerPro Smart Motor Motor PulleyCOMPRAR AHORA

110522635PowerPro Smart Motor Motor Pulley Set ScrewCOMPRAR AHORA

111522636PowerPro Smart Motor Motor Pulley Motor KeyCOMPRAR AHORA

112522671PowerPro Keypad CompleteCOMPRAR AHORA

113522646PowerPro Smart Motor HMI (Control Panel)COMPRAR AHORA

114522638PowerPro Smart Motor Control Unit Assembly (Power Supply)No disponible

33m556176(incl 34-114)No disponible

33y504171(incl 34-42)No disponible

345013149Smart Motor Drilling Depth Gauge DialCOMPRAR AHORA

355041729Depth Stop Lock HandleCOMPRAR AHORA

36501311WasherCOMPRAR AHORA

37501627WasherCOMPRAR AHORA

38501626Retaining RingCOMPRAR AHORA

38z521875(incl 39-40)COMPRAR AHORA

39501310Spring HousingNo disponible

40501315Quill SpringNo disponible

41145378Drive ScrewNo disponible

42501312Quill Feed PinionCOMPRAR AHORA

43514779Wire Retainer ClipCOMPRAR AHORA

44501634Set ScrewCOMPRAR AHORA

45513056Set ScrewCOMPRAR AHORA

4651372304Shopsmith Logo Name PlateCOMPRAR AHORA

46a516531C-headstock Logo Pivot PinCOMPRAR AHORA

46b449613ScrewCOMPRAR AHORA

46c516536C-headstock Logo Pivot Pin Push NutCOMPRAR AHORA

47516895Smart Motor Idler Shaft Locking Cap ScrewNo disponible

48448027Pan Head ScrewCOMPRAR AHORA

49501630WasherCOMPRAR AHORA

50522659PowerPro Smart Motor Motor Mounting Flat Head Socket Cap ScrewCOMPRAR AHORA

51513608Pan Head Sheet Metal ScrewCOMPRAR AHORA

525216709-No disponible

53501317WasherCOMPRAR AHORA

54504234Smart Motor Wedge Lock (Right Hand Black)COMPRAR AHORA

55504235Smart Motor Wedge Lock (Left Hand Silver)COMPRAR AHORA

55a120394Flat WasherCOMPRAR AHORA

56501299Smart Motor Retaining RingCOMPRAR AHORA

57521681MARK V 520/510/505/500 PowerPro Smart Motor Poly V Belt with InstructionsCOMPRAR AHORA

58518145(incl 59)COMPRAR AHORA

59514083Smart Motor Drive & Ring AssemblyCOMPRAR AHORA

60501621Smart Motor Retaining Ring SpiroloxCOMPRAR AHORA

60z555088(incl 61-67)COMPRAR AHORA

61518208Quill HousingNo disponible

62501307Quill Bumper RingCOMPRAR AHORA

63501624Retaining RingCOMPRAR AHORA

64518207Spindle AsmNo disponible

65518209Retaining RingNo disponible

66518204Spindle KnobNo disponible

67102581Allen Set ScrewCOMPRAR AHORA

68513126-No disponible

69513740Power Cord Strain ReliefNo disponible

69z522795(incl 70-74 & 77-79)No disponible

7052188801-No disponible

71522654-No disponible

72445124Spring Flat NutCOMPRAR AHORA

73514471MARK 7, MARK V 520, 510, 505 Vent PlateCOMPRAR AHORA

74132696Round Head Machine ScrewCOMPRAR AHORA

75503738Smart Motor Lower Drive Hub AssemblyNo disponible

76222458Allen Set ScrewCOMPRAR AHORA

76z522398(incl 77-79)No disponible

77521889MARK 7 / MARK V 520/510/505 Smart Motor Belt Cover Shaft GuardCOMPRAR AHORA

78120392Flat WasherCOMPRAR AHORA

79516027Speed Reducer Belt Tension Adjustment ScrewCOMPRAR AHORA

79z515616(incl 80-82)COMPRAR AHORA

805041909Eccentric Bushing Mach.No disponible

81501616WasherCOMPRAR AHORA

82515615Hex Washer Head ScrewCOMPRAR AHORA

83522612PowerPro Smart Motor Idler Shaft AssemblyCOMPRAR AHORA

84522610PowerPro Smart Motor Motor Drive BeltCOMPRAR AHORA

84z513014Smart Motor LockCOMPRAR AHORA

855042369Headstock LockNo disponible

86455862Roll PinCOMPRAR AHORA

87504233RodNo disponible

88517328Pan Head Sheet Metal ScrewCOMPRAR AHORA

89522560-No disponible

90522561-No disponible

91501656-No disponible

92102634Hex NutCOMPRAR AHORA

93120379-No disponible

94522655-No disponible

95522817Headstock CastingNo disponible

96501318Quill Feed SleeveCOMPRAR AHORA

97501631-No disponible

985041769Quill Lock HandleCOMPRAR AHORA

98z513682(incl 99-100)COMPRAR AHORA

995041739Quill Feed Hub (MARK V Models 505/510/520 Headstock Assembly)COMPRAR AHORA

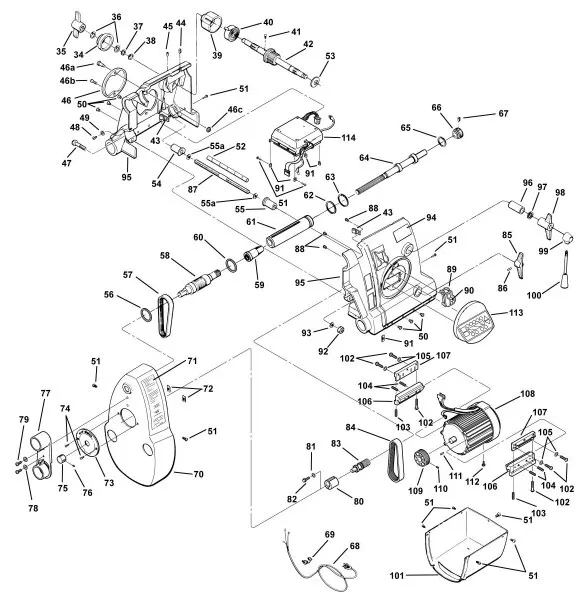

Diagrama de piezasPowerPro Gen 1 DVR Smart Motor Service Parts

PowerPro Gen 1 DVR Smart Motor Service Parts exploded diagram
