MARK V 510 / 505 Table Service Parts

Diagramas desarmados

Inspecciona el diagrama y busca por numero de referencia, SKU o descripcion.

RefSKUDescripciónEstado

136z515698(incl 137-166)No disponible

137501637Hex Head ScrewCOMPRAR AHORA

13851410004-No disponible

13951409702-No disponible

140426370ScrewNo disponible

141514667MARK V 510/505 Main Table Tube & Welded StudsNo disponible

142515294Hex Nut with Star WasherCOMPRAR AHORA

144120392Flat WasherCOMPRAR AHORA

145514440MARK V 510/505 Table Tube Jack ScrewCOMPRAR AHORA

146514101MARK V 510 Table Tube SpacerCOMPRAR AHORA

147501633WasherCOMPRAR AHORA

148514620MARK 7 / MARK V 520/510/505 Main Table Rear TrunnionCOMPRAR AHORA

148m522009-No disponible

148z514339(incl 149-153)COMPRAR AHORA

149514130MARK 7 / MARK V 520/510/505 Front TrunnionNo disponible

150514340MARK 7 / MARK V 520/510/505 Table / Front Trunnion Table Stop PinCOMPRAR AHORA

151514341MARK 7 / MARK V 520/510/505 Table, Front Trunnion, Stop Pin Compression SpringCOMPRAR AHORA

152514466Flat WasherCOMPRAR AHORA

153514342MARK 7 / MARK V 520/510/505 Front Trunnion Stop Pin Compression Spring Retaining RingCOMPRAR AHORA

154a514040Pan Head ScrewCOMPRAR AHORA

154517829Button Head Cap ScrewCOMPRAR AHORA

155514115MARK 7 / MARK V 520/510/505 Tie Bar GuardCOMPRAR AHORA

156514634MARK 7 / MARK V 520/510/505 Main Table Tilt Lock Rod & Shoe AssemblyCOMPRAR AHORA

157514353Rip Fence & Table Tilt Lock Compression SpringCOMPRAR AHORA

158518372MARK 7 / MARK V 520/510/505 45-Degree Table Stop BoltNo disponible

159514350Table Insert Mounting ScrewCOMPRAR AHORA

160514104MARK Clamp ShoeCOMPRAR AHORA

161120393Flat WasherCOMPRAR AHORA

162514311MARK 7 / MARK V 520/510/505 Table Indicator PlateCOMPRAR AHORA

163514344MARK 7 / MARK V 520/510/505 Tie Bar & Tube AssemblyNo disponible

163z514448(incl 164-166)COMPRAR AHORA

164514447Table Tilt Lock NutCOMPRAR AHORA

1655042559Table Tilt Lock HandleCOMPRAR AHORA

166502680Table Tilt Lock Retaining RingNo disponible

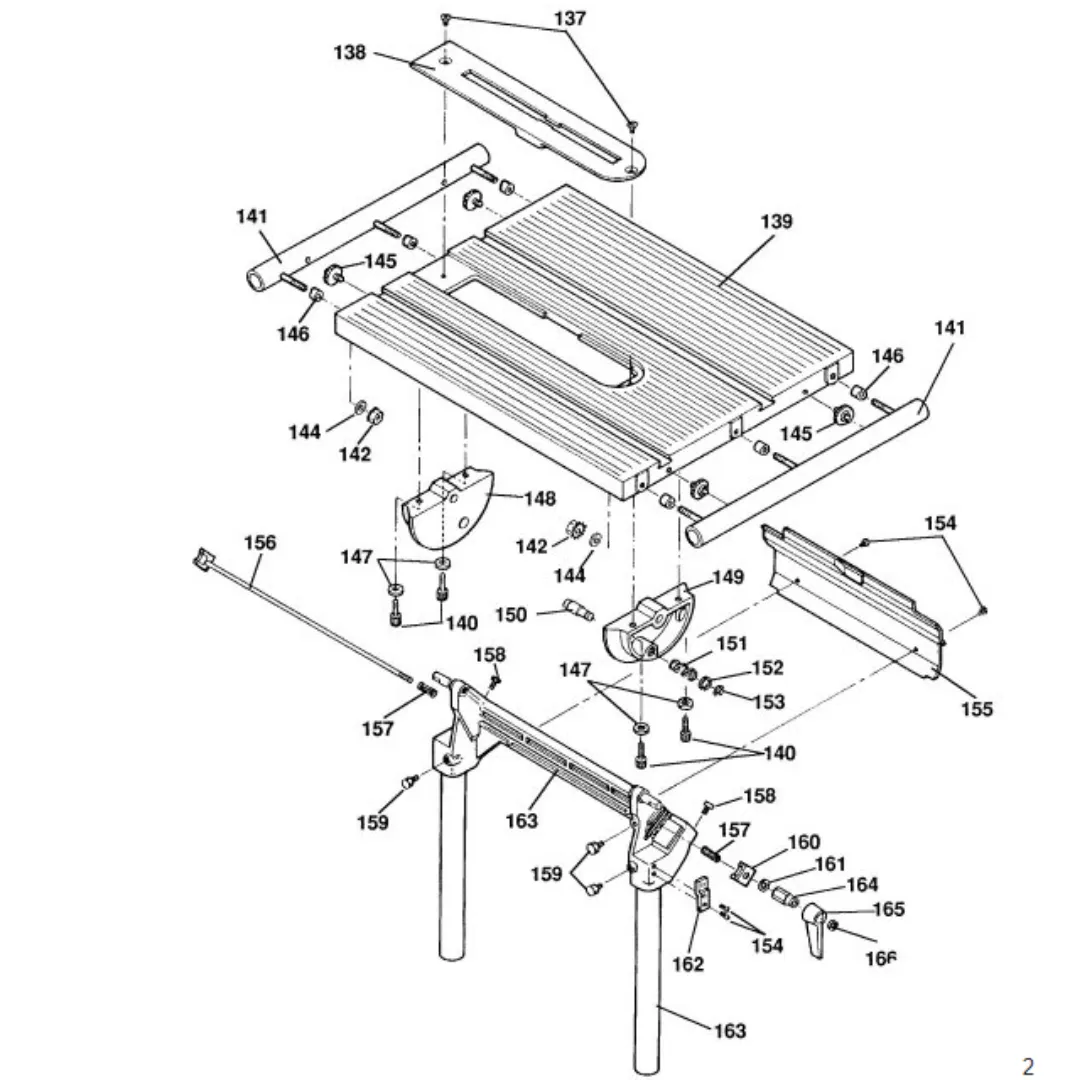

Diagrama de piezasMARK V 510 / 505 Table Service Parts
