Mark V Conventional Headstock Service Parts

Diagramas desarmados

Mark V Conventional Headstock Service Parts

Inspecciona el diagrama y busca por numero de referencia, SKU o descripcion.

RefSKUDescripciónEstado

117504208Smart Motor Sliding Motor SheaveCOMPRAR AHORA

118513056Set ScrewCOMPRAR AHORA

119504207Smart Motor Fan SheaveCOMPRAR AHORA

120504209Smart Motor Long Key for 1-1/8 HP MotorCOMPRAR AHORA

120z513964(incl 121 122-124)No disponible

121N/AMotor (120 Volt)No disponible

122N/ADrive ScrewNo disponible

123N/AMotor Fan PlateNo disponible

124504205Smart Motor Fan Sheave to Motor SpacerCOMPRAR AHORA

125518679Cable TieNo disponible

126518289(incl 513740)COMPRAR AHORA

127513740Power Cord Strain ReliefNo disponible

128516627-No disponible

129515426Pan Head ScrewCOMPRAR AHORA

129a522384(incl 130 130A 132 133)No disponible

130N/ALocking Toggle Switch Asm.No disponible

130aN/ASwitch KeyNo disponible

131517328Pan Head Sheet Metal ScrewCOMPRAR AHORA

132518302MARK V 520/510/505/500 Smart Motor Switch Service Pack White Jumper WireNo disponible

133z513682(incl. 134-135)No disponible

133518303MARK V 520/510/505/500 Smart Motor Switch Service Pack Black Connector WireNo disponible

1345041739Quill Feed HubCOMPRAR AHORA

135513017Smart Motor Quill Feed LeverCOMPRAR AHORA

775042259-No disponible

78N/AHeadstock LockNo disponible

79N/ARollpinNo disponible

80N/ARodNo disponible

81115545Internal Tooth Lock WasherCOMPRAR AHORA

82448027Pan Head ScrewCOMPRAR AHORA

83504228Smart Motor Speed Control Speed Dial Back-up SpringCOMPRAR AHORA

84504229(incl 85)COMPRAR AHORA

85145709Allen ScrewCOMPRAR AHORA

85z504198(incl 86-96)COMPRAR AHORA

86504221Smart Motor Speed Control Quadrant AssemblyCOMPRAR AHORA

87504216Smart Motor Speed Control Worm GearCOMPRAR AHORA

88457008Roll PinCOMPRAR AHORA

89513700Smart Motor Speed Control BracketCOMPRAR AHORA

90513089Spring Washer (5/16 Inch)COMPRAR AHORA

91501640WasherCOMPRAR AHORA

92504217Smart Motor Worm Gear Retaining RingCOMPRAR AHORA

93504220Smart Motor Speed Control Idler GearCOMPRAR AHORA

9451398905Slotted Set ScrewCOMPRAR AHORA

95504219Smart Motor Speed Control Idler Gear Spacer BushingCOMPRAR AHORA

96124818Hex Jam NutCOMPRAR AHORA

97b514153(Canadian)No disponible

97c514155(240V)No disponible

97a514152(incl 98-102)No disponible

97513608Pan Head Sheet Metal ScrewCOMPRAR AHORA

9850423801-No disponible

99b517094(Canadian)No disponible

99516626-No disponible

100445124Spring Flat NutCOMPRAR AHORA

101514471MARK 7, MARK V 520, 510, 505 Vent PlateCOMPRAR AHORA

102132696Round Head Machine ScrewCOMPRAR AHORA

103a501616WasherCOMPRAR AHORA

103515616(incl 103-104)COMPRAR AHORA

104z522784(incl 105-112)�(See Note)COMPRAR AHORA

104515615Hex Washer Head ScrewCOMPRAR AHORA

105522741Idler Shaft AssemblyCOMPRAR AHORA

106504179Smart Motor Idler Shaft Retaining RingCOMPRAR AHORA

107504189Smart Motor Poly-V Sheave Retaining ClipCOMPRAR AHORA

108501320MARK V Motor Short KeyCOMPRAR AHORA

1095041809Poly-V SheaveCOMPRAR AHORA

109z515556(incl 110-112)COMPRAR AHORA

110N/AControl SheaveNo disponible

111504187Smart Motor Control Sheave Retaining LoopCOMPRAR AHORA

112513734Roll PinCOMPRAR AHORA

113521682MARK V 520/510/505/500 Smart Motor Drive Belt w/InstructionsCOMPRAR AHORA

113a504194(incl 114-129)No disponible

113c516152(incl 114-124)No disponible

114501645Retaining RingCOMPRAR AHORA

115504553Flat WasherCOMPRAR AHORA

116509226Smart Motor Motor Shaft SpringCOMPRAR AHORA

33z9504171(incl 34-43)No disponible

345013149Smart Motor Drilling Depth Gauge DialCOMPRAR AHORA

355041729Depth Stop Lock HandleCOMPRAR AHORA

36501311WasherCOMPRAR AHORA

37501627WasherCOMPRAR AHORA

38z521875(incl 39-40)COMPRAR AHORA

38501626Retaining RingCOMPRAR AHORA

39N/ASpring HousingNo disponible

40N/AQuill SpringNo disponible

41145378Drive ScrewNo disponible

42110731Woodruff KeyCOMPRAR AHORA

43501312Quill Feed PinionCOMPRAR AHORA

44501634Set ScrewCOMPRAR AHORA

45513056Set ScrewCOMPRAR AHORA

46A516531C-headstock Logo Pivot PinCOMPRAR AHORA

46B449613ScrewCOMPRAR AHORA

46C516536C-headstock Logo Pivot Pin Push NutCOMPRAR AHORA

4651372304Shopsmith Logo Name PlateCOMPRAR AHORA

47516895Smart Motor Idler Shaft Locking Cap ScrewNo disponible

48448027Pan Head ScrewCOMPRAR AHORA

49501630WasherCOMPRAR AHORA

50504234Smart Motor Wedge Lock (Right Hand Black)No disponible

51504235Smart Motor Wedge Lock (Left Hand Silver)COMPRAR AHORA

52514779Wire Retainer ClipCOMPRAR AHORA

53501317WasherCOMPRAR AHORA

54501299Smart Motor Retaining RingCOMPRAR AHORA

55521681MARK V 520/510/505/500 PowerPro Smart Motor Poly V Belt with InstructionsCOMPRAR AHORA

56518145(incl 57)COMPRAR AHORA

57514083Smart Motor Drive & Ring AssemblyCOMPRAR AHORA

58501621Smart Motor Retaining Ring SpiroloxCOMPRAR AHORA

58z555088(incl 59-66)COMPRAR AHORA

59N/AQuill HousingNo disponible

60501307Quill Bumper RingCOMPRAR AHORA

61501624Retaining RingCOMPRAR AHORA

62N/ASpindle AssemblyNo disponible

64N/ARetaining RingNo disponible

65N/ASpindle KnobNo disponible

66102581Allen Set ScrewCOMPRAR AHORA

67a522383(incl 46-46c 52 68 99 103a 130-133 189)No disponible

67522382(incl 46-46c 52 68 99 103a 130-133 189)No disponible

68a517093-No disponible

68516627-No disponible

70120379-No disponible

71102634Hex NutCOMPRAR AHORA

72501656-No disponible

73504196Smart Motor Speed Dial Ring, Back-Up SpringCOMPRAR AHORA

74501318Quill Feed SleeveCOMPRAR AHORA

75501631-No disponible

765041769Quill Lock HandleNo disponible

77z513014(incl 78-80)COMPRAR AHORA

Diagrama de piezasMark V Conventional Headstock Service Parts

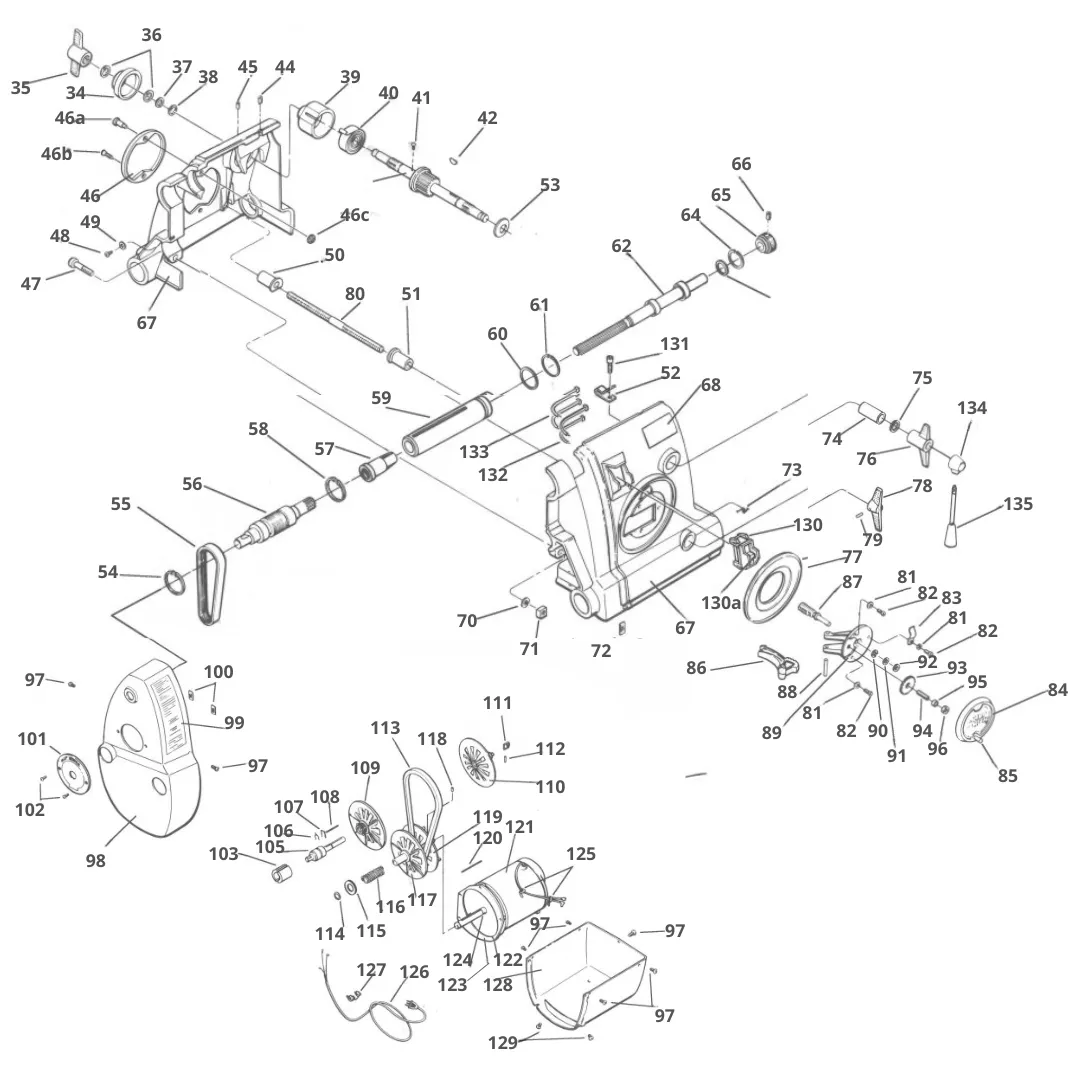

Mark V Conventional Headstock Service Parts exploded diagram
